SQLD 자격증 # 데이터 모델링의 이해(과목1)_관계

1. 관계의 개념

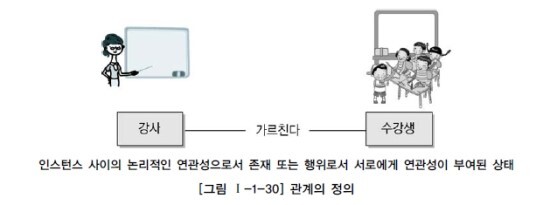

​가. 관계의 정의



​

​

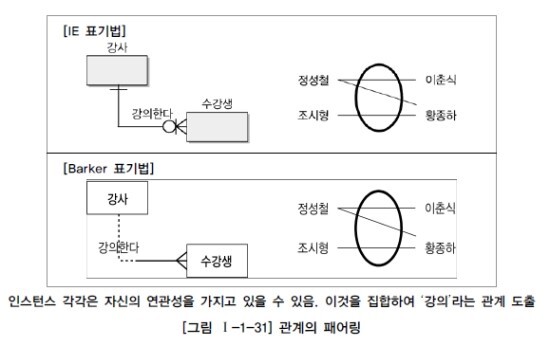

나. 관계의 패어링

페어링이란?

인스턴스가 개별적으로 관계를 가지는 것

따라서 개별 인스턴스가 각각 다른 종류의 관계를 가지고 있다면 두 엔터티 사이에 두 개 이상의 관계가 형성될 수 있다.



엔터티(복수)는 인스턴스(단수)의 집합을 논리적으로 표현하였다면

관계는(복수) 관계 패어링(단수)의 집합을 논리적으로 표현한 것이다.

​

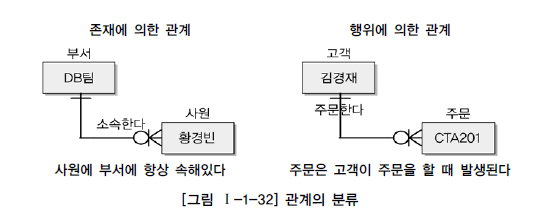

​2. 관계의 분류



3. 관계의 표기법

1. 관계명(Membership) : 관계의 이름
2. 관계차수(Cardinality) : 1:1, 1:M, M:N
3. 관계선택사양(Optionality) : 필수관계, 선택관계

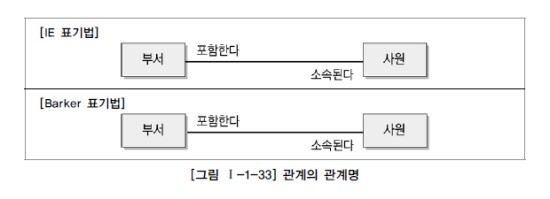

가. 관계명(Membership)

엔터티가 관계에 참여하는 형태를 지칭한다. 각각의 관계는 두 개의 관계명을 가지고 있다. 또한 각각의 관계명에 의해 두 가지의 관점으로 표현될 수 있다.

엔터티에서 관계가 시작되는 편을 관계시작점(The Beginning)이라고 부르고 받는 편을 관계끝점(The End)이라고 부른다. 관계 시작점과 끝점 모두 관계이름을 가져야 하며 참여자의 관점에 따라 관계이름이 능동적(Active)이거나 수동적(Passive)으로 명명된다.



관계명 명명규칙

• 애매한 동사를 피한다.
  예를 들면 ‘관계된다’, ‘관련이 있다’, ‘이다’, ‘한다’ 등은 구체적이지 않아 어떤 행위가 있는지 또는 두 참여자간 어떤 상태가 존재하는지 파악할 수 없다.
• 현재형으로 표현한다.
  예를 들면 ‘수강을 신청했다’, ‘강의를 할 것이다’라는 식으로 표현해서는 안된다. ‘수강 신청한다’, ‘강의를 한다’로 표현해야 한다.





나. 관계차수(Degree/Cardinality)

두 개의 엔터티간 관계에서 참여자의 수를 표현하는 것을 관계차수(Cardinality)라고 한다.

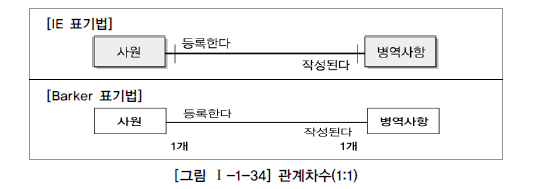

1)1:1(ONE TO ONE) 관계를 표시하는 방법

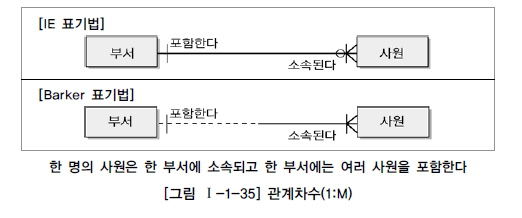

2) 1:M(ONE TO MANY) 관계를 표시하는 방법

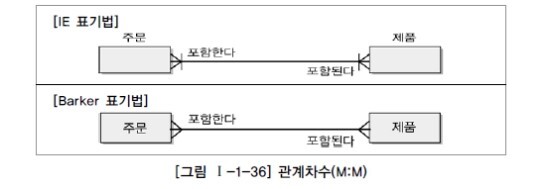

3) M:M(MANY TO MANY) 관계를 표시하는 방법

하나나 그 이상의 수와 관계를 가지고 있다.





다. 관계선택사양(Optionality)

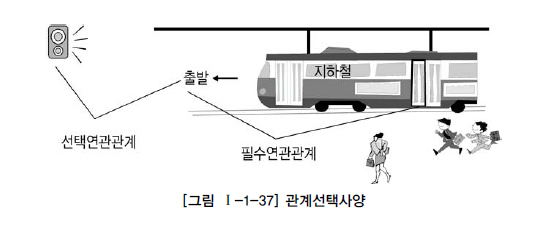

“반드시 지하철의 문이 닫혀야만 지하철은 출발한다.” 지하철출발과 지하철문닫힘은 필수(Mandatory)적으로 연결 관계가 있는 것이다. 이와 같은 것이 데이터 모델의 관계에서는 필수참여관계(Mandatory)가 된다.

반면 지하철의 출발을 알리는 안내방송은 지하철의 출발과 상관없이 방송해도 아무런 문제가 발생하지 않는다. 물론 정해진 시간에 방송을 하면 승객에게 정보로서 유익하겠지만 꼭 그렇게 할 필요는 없다. 이와 같이 지하철의 출발과 지하철방송과는 정보로서 관련은 있지만 서로가 필수적인(Mandatory) 관계는 아닌 선택적인 관계(Optional)가 되는 것이다.

​
필수참여는 참여하는 모든 참여자가 반드시 관계를 가지는, 타 엔터티의 참여자와 연결이 되어야 하는 관계이다.

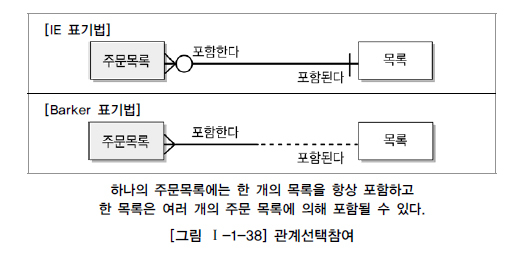

예를 들면 주문서는 반드시 주문목록을 가져야 하며 주문목록이 없는 주문서는 의미가 없으므로 주문서와 주문목록은 필수참여관계가 되는 것이다.



반대로 목록은 주문이 될 수도 있고 주문이 되지 않은 목록이 있을 수도 있으므로 목록과 주문목록과의 관계는 선택참여(Optional Membership)가 되는 것이다. 선택참여된 항목은 물리속성에서 Foreign Key로 연결될 경우 Null을 허용할 수 있는 항목이 된다.



 만약 선택참여로 지정해야 할 관계를 필수참여로 잘못 지정하면 애플리케이션에서 데이터가 발생할 때 반드시 한 개의 트랜잭션으로 제어해야 하는 제약사항이 발생한다. 그러므로 설계단계에서 필수참여와 선택참여는 개발시점에 업무 로직과 직접적으로 관련된 부분이므로 반드시 고려되어야 한다.

선택참여관계는 ERD에서원으로 표시한다. 필수참여는 아무런 표시를 하지 않는다.
만약 관계가 표시된 양쪽 엔터티에 모두 선택참여가 표시된다면, 즉 0:0(Zero to Zero)의 관계가 된다면 그 관계는 잘못될 확률이 많으므로 관계설정이 잘못되었는지를 검토해 보아야 한다.



관계선택사양은 관계를 통한 상대방과의 업무적인 제약조건을 표현하는 것으로서 간단하면서 아주 중요한 표기법이다. 이것을 어떻게 설정했는지에 따라 참조무결성 제약조건의 규칙이 바뀌게 되므로 주의 깊게 모델링을 해야 한다.



4. 관계의 정의 및 읽는 방법

가. 관계 체크사항

두 개의 엔터티 사이에서 관계를 정의할 때 다음 사항을 체크해 보도록 한다.

• 두 개의 엔터티 사이에 관심있는 연관규칙이 존재하는가?
• 두 개의 엔터티 사이에 정보의 조합이 발생되는가?
• 업무기술서, 장표에 관계연결에 대한 규칙이 서술되어 있는가?
• 업무기술서, 장표에 관계연결을 가능하게 하는 동사(Verb)가 있는가?

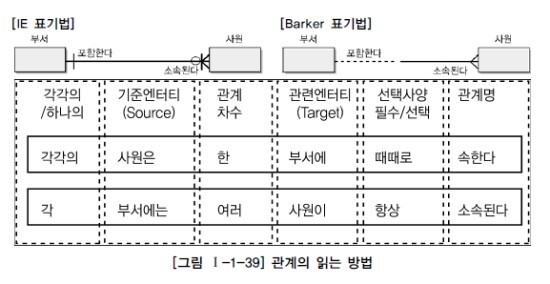

나. 관계 읽기

데이터 모델을 읽는 방법은 먼저 관계에 참여하는 기준 엔터티를 하나 또는 각(Each)으로 읽고 대상 엔터티의 개수(하나, 하나 이상)를 읽고 관계선택사양과 관계명을 읽도록 한다.



---
