SQLD 자격증 # 데이터 모델링의 이해(과목1)_엔터티

1. 엔터티의 개념

• 엔터티는 사람, 장소, 물건, 사건, 개념 등의 명사에 해당한다.
• 엔터티는 업무상 관리가 필요한 관심사에 해당한다.
• 엔터티는 저장이 되기 위한 어떤 것(Thing)이다.

• 속성(Attribute)을 갖는다.

예를 들어 ‘학생’이라는 엔터티는 학번, 이름, 생일, 전공 등의 속성으로 특징지어질 수 있다.



이러한 속성 가운데에는 엔터티 인스턴스 전체가 공유할 수 있는 공통 속성도 있고, 엔터티 인스턴스 중 일부에만 해당하는 개별 속성도 있을 수 있다.



또한 엔터티는 인스턴스의 집합이라고 말할 수 있고, 반대로 인스턴스라는 것은 엔티티의 하나의 값에 해당한다고 정의할 수 있다. 예를 들어 과목은 수학, 영어, 국어가 존재할 수 있는데 수학, 영어, 국어는 각각이 과목이라는 엔터티의 인스턴스들이라고 할 수 있다.



또한 사건이라는 엔터티에는 사건번호 2010-001, 2010-002 등의 사건이 인스턴스가 될 수 있다. 엔터티를 이해할 때 눈에 보이는(Tangible)한 것만 엔터티로 생각해서는 안되며 눈에 보이지 않는 개념 등에 대해서도 엔터티로서 인식을 할 수 있어야 한다. 실제 업무상에는 눈에 보이지 않는 것(Thing)이 엔터티로 도출되는 경우가 많기 때문에 더욱 주의할 필요가 있다.





2. 엔터티와 인스턴스에 대한 내용과 표기법

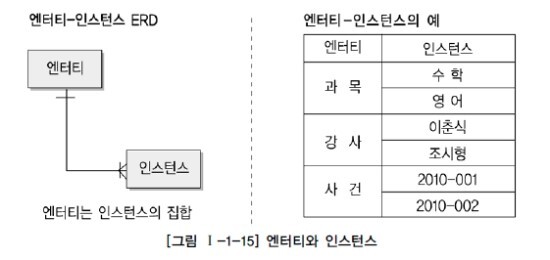

엔터티와 엔터티간의 ERD를 그리면 그림 Ⅰ-1-15와 같이 표현할 수 있다.

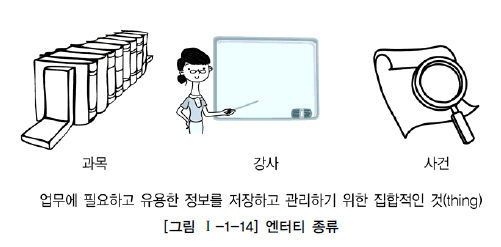

그림 에서 과목, 강사, 사건은 엔터티에 해당하고 수학, 영어는 과목이라는 엔터티의 인스턴스이고 이춘식, 조시형은 강사라는 엔터티의 인스턴스이며 사건번호인 2010-001, 2010-002는 사건 엔터티에 대한 인스턴스에 해당한다.



※ 참고 : 오브젝트 모델링에는 클래스(Class)와 오브젝트(Object)라는 개념이 있다. 클래스는 여러 개의 오브젝트를 포함하는 오브젝트 깡통이다. 이러한 개념은 정보공학의 엔터티가 인스턴스를 포함하는 개념과 비슷하다.

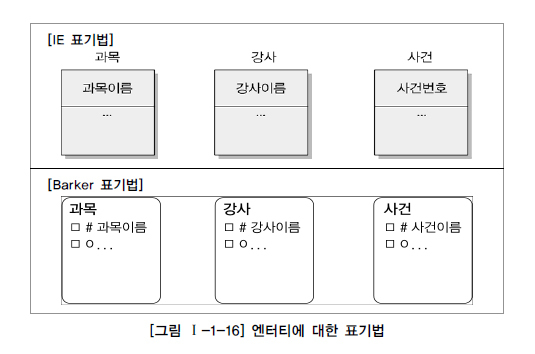

위의 엔터티와 인스턴스를 표현하면 그림과 같다.

3. 엔터티의 특징

1. 반드시 해당 업무에서 필요하고 관리하고자 하는 정보이어야 한다.(예. 환자, 토익의 응시횟수, …)
2. 유일한 식별자에 의해 식별이 가능해야 한다.
3. 두 개 이상의 인스턴스로 이뤄진다.(영속적으로 존재하는 인스턴스의 집합이어야 한다.)
4. 엔터티는 업무 프로세스에 의해 이용되어야 한다.
5. 엔터티는 두 개 이상의 속성이 있어야 한다.
6. 엔터티는 다른 엔터티와 최소 한 개 이상의 관계가 있어야 한다.

• 하나의 인스턴스에서 각각의 속성은 한 개의 속성값을 가져야한다.(한 개의 속성은 한 개의 속성값을 가진다.)

​

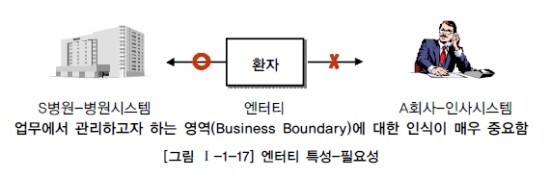

가. 업무에서 필요로 하는 정보

반드시 해당 업무에서 필요하고 관리하고자 하는 정보이어야 한다.



예를 들어 환자라는 엔터티는 병원에서는 반드시 필요한 엔터티이지만 일반회사에서는 정보로서 활용하지는 않을 것이다. 즉 시스템 구축 대상인 해당업무에서 그 엔터티를 필요로 하는가를 판단하는 것이 중요하다.

​

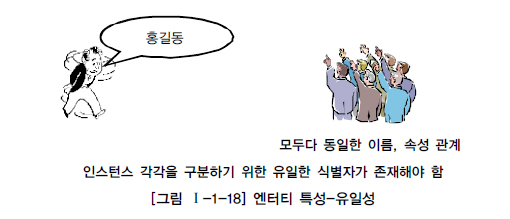

​나. 식별이 가능해야 함

유일한 식별자에 의해 식별이 가능해야 한다.



어떤 엔터티이건 임의의 식별자(일련번호)를 부여하여 유일하게 만들 수는 있지만, 엔터티를 도출하는 경우에 각각의 업무적으로 의미를 가지는 인스턴스가 식별자에 의해 한 개씩만 존재하는지 검증해 보아야 한다.



유일한 식별자는 그 엔터티의 인스턴스만의 고유한 이름이다. 두 개 이상의 엔터티를 대변하면 그 식별자는 잘못 설계된 것이다. 예를 들어 직원을 구분할 수 있는 방법은 이름이나 사원번호가 될 수가 있다. 그러나 이름은 동명이인(同名異人)이 될 수 있으므로 유일하게 식별될 수 없다. 사원번호는 회사에 입사한 사람에게 고유하게 부여된 번호이므로 유일한 식별자가 될 수 있는 것이다.

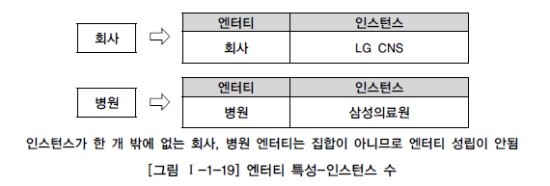

다. 인스턴스의 집합

영속적으로 존재하는 인스턴스의 집합이어야 한다.
(‘한 개’가 아니라 ‘두 개 이상’)

하나의 엔터티는 여러 개의 인스턴스를 포함한다.

​



라. 업무프로세스에 의해 이용

엔터티는 업무 프로세스에 의해 이용되어야 한다.

업무에서 반드시 필요하다고 생각하여 엔터티로 선정하였는데 전혀 이용되지 않는다면 업무 분석이 정확하게 안되어 엔터티가 잘못 선정되거나 업무프로세스 도출이 적절하게 이루어지지 않았음을 의미한다.

이러한 경우는 데이터 모델링을 할 때 미처 발견하지 못하다가 프로세스 모델링을 하면서 데이터 모델과 검증을 하거나, 상관 모델링을 할 때 엔터티와 단위프로세스를 교차 점검하면서 문제점이 도출된다.



그림과 같이 업무프로세스에 의해 CREATE, READ, UPDATE, DELETE 등이 발생하지 않는 고립된 엔터티의 경우는 제거하거나 누락된 프로세스를 추가해야 한다.



​

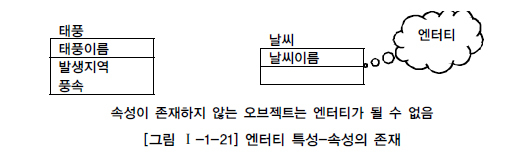

마. 속성을 포함

엔터티는 반드시 속성이 있어야 한다.



속성이란, 인스턴스에서 관리하고자 하는 의미상 더 이상 분리되지 않는 최소의 데이터 단위를 말한다. 속성은 엔터티에 대한 자세하고 구체적인 정보를 나타내며 하나의 집합이다.

속성을 포함하지 않고 엔터티의 이름만 가지고 있는 경우는 관계가 생략되어 있거나 업무 분석이 미진하여 속성정보가 누락되는 경우에 해당한다.



또한 주식별자만 존재하고 일반속성은 전혀 없는 경우도 마찬가지로 적절한 엔터티라고 할 수 없다.



단, 예외적으로 관계엔터티(Associative Entity)의 경우는 주식별자 속성만 가지고 있어도 엔터티로 인정한다.

​



바. 관계의 존재

엔터티는 다른 엔터티와 최소 한 개 이상의 관계가 있어야 한다.

기본적으로 엔터티가 도출되었다는 것은 해당 업무내에서 업무적인 연관성(존재적 연관성, 행위적 연관성)을 가지고 다른 엔터티와의 연관의 의미를 가지고 있음을 나타낸다. 그러나 관계가 설정되지 않은 엔터티의 도출은 부적절한 엔터티가 도출되었거나 아니면 다른 엔터티와 적절한 관계를 찾지 못했을 가능성이 크다.



 단, 데이터 모델링을 하면서 관계를 생략하여 표현해야 하는 경우는 다음과 같은 경우이다.

1. 통계성 엔터티 도출 : 업무진행 엔터티로부터 통계업무만(Read Only)을 위해 별도로 엔터티를 다시 정의하게 되므로 엔터티간의 관계가 생략되는 경우에 해당한다.
2. 코드성 엔터티 도출 : 너무 많은 엔터티와 엔터티간의 관계 설정으로 인해 데이터 모델의 읽기효율성(Readability)이 저하되어 도저히 모델링 작업을 진행할 수 없게 된다. 또한 코드성 엔터티는 물리적으로 테이블과 프로그램 구현 이후에도 외부키에 의한 참조무결성을 체크하기 위한 규칙을 데이터베이스 기능에 맡기지 않는 경우가 대부분이기 때문에 논리적으로나 물리적으로 관계를 설정할 이유가 없다.
3. ​시스템 처리시 내부 필요에 의한 엔터티 도출 : 시스템 처리시 내부 필요에 의한 엔터티(예를 들어, 트랜잭션 로그 테이블 등)의 경우 트랜잭션이 업무적으로 연관된 테이블과 관계 설정이 필요하지만 이 역시 업무적인 필요가 아니고 시스템 내부적인 필요에 의해 생성된 엔터티이므로 관계를 생략하게 된다.

​

4. 엔터티의 분류

엔터티는 엔터티 자신의 성격에 의해 실체유형에 따라 구분하거나 업무를 구성하는 모습에 따라 구분이 되는 발생시점에 의해 분류해 볼 수 있다.

​
가. 유무(有無)형에 따른 분류

• 유형엔터티(Tangible Entity) : 물리적인 형태가 있고 안정적이며 지속적으로 활용되는 엔터티로 업무로부터 엔터티를 구분하기가 가장 용이하다. 예를 들면, 사원, 물품, 강사 등이 이에 해당된다.
• 개념엔터티(Conceptual Entity) : 물리적인 형태는 존재하지 않고 관리해야 할 개념적 정보로 구분이 되는 엔터티로 조직, 보험상품 등이 이에 해당된다.
• 사건 엔터티(Event Entity) : 업무를 수행함에 따라 발생되는 엔터티로서 비교적 발생량이 많으며 각종 통계자료에 이용될 수 있다. 주문, 청구, 미납 등이 이에 해당된다.

​
나. 발생시점(發生時點)에 따른 분류

1. 기본/키 엔터티 : 그 업무에 원래 존재하는 정보. 다른 엔터티와 관계에 의해 생성되지 않고 독립적으로 생성이 가능하고 자신은 타 엔터티의 부모의 역할을 하게 된다. 다른 엔터티로부터 주식별자를 상속받지 않고 자신의 고유한 주식별자를 가지게 된다. 예를 들어 사원, 부서, 고객, 상품, 자재 등이 기본엔터티가 될 수 있다.
2. 중심엔터티 : 기본엔터티로부터 발생되고 그 업무에 있어서 중심적인 역할을 한다. 데이터의 양이 많이 발생되고 다른 엔터티와의 관계를 통해 많은 행위엔터티를 생성한다. 예를 들어 계약, 사고, 예금원장, 청구, 주문, 매출 등이 될 수 있다.
3. 행위엔터티 : 두 개 이상의 부모엔터티로부터 발생되고 자주 내용이 바뀌거나 데이터량이 증가된다. 분석초기 단계에서는 잘 나타나지 않으며 상세 설계단계나 프로세스와 상관모델링을 진행하면서 도출될 수 있다. 예를 들어 주문목록, 사원변경이력 등이 포함된다.

​

5. 엔터티의 명명

1. 가능하면 현업 용어를 사용한다.
2. 가능하면 약어를 사용하지 않는다.
3. 단수명사를 사용한다.
4. 모든 엔터티에서 유일하게 이름이 부여되어야 한다.
5. 엔터티 생성의미대로 이름을 부여한다.

---
